Fixturlaser NXA Pro
DESCRIPTION
L'Appareil d'alignement laser de machines tournantes par excellence
L'alignement bien qu'indispensable pour toute machine tournante, nécessite néanmoins les compétences d'experts et demande beaucoup de temps et de précision. Les résultats sont ainsi dépendants de l'opérateur et peuvent poser quelques difficultés de correction. Une manière bien plus facile et très précise est d’utiliser des systèmes d’alignement laser qui ne nécessitent pas de compétences spéciales et permettent d’obtenir des résultats précis et stables quelque soit l'opérateur.
Le Fixturlaser NXA Pro est la deuxième génération du système d’alignement d'arbre laser XA de Fixturlaser et amène une évolution sans précédent dans le monde de l’alignement d’arbre horizontal et vertical. Le tout nouveau Fixturlaser NXA Pro vous transportera encore plus loin avec ses nouvelles technologies qui se sont ajoutées à celles existantes afin de vous donner un instrument de fiabilité et d’utilisation intuitive pour l'alignement laser d'arbres de machines tournantes.
Ce système permet d’obtenir des précisions d’alignement des transmissions à double joints de cardan bien supérieures à celles obtenues par les méthodes traditionnelles. Le Fixturlaser NXA Pro est évolutif et permet la réalisation de multiples alignements : arbre tournant, arbre à cardan, arbre moteur ou encore la mise en géométries de machines.
L'objectif étant de minimiser efficacement les problèmes affectant vos machines et gagner ainsi en rentabilité.
Connexion sans fil Bluetooth
Batterie longue-durée prolongée
Résistance aux liquides (IP-65)
Outil complémentaire : Fixturlaser Runout Probe
VOIR LE RUNOUT PROBE
Fixturlaser Runout Probe est une solution compatible avec le système d'alignement laser moteur-pompe, Fixturlaser NXA Pro.
Fixturlaser Runout Prode est une sonde de mesure de faux-rond des arbres, qui se connecte au NXA via Bluetooth et procède ainsi à un contrôle d'alignement complémentaire pour des résultats et une correction intégrale de l'alignement de votre machine.
Le NXA est livré pré-installé avec deux utilitaires de micrologiciel (version de micrologiciel 4.0.0 ou ultérieure, l'activation peut être requise) qui fonctionnent avec la sonde aux fonctionnalités suivantes :
- Affichage du capteur (Runout Probe)
- Max-Min (Runout Probe)
Interface intuitive avec animations Flash® 3D par réalité augmentée
Gyroscope intégré
Système d'alignement laser d'arbres tournants
Applications
L'alignement laser des experts accessible à tous
- Alignement horizontal des machines tournantes
Détermine et corrige la position relative de deux machines montées horizontalement, reliées entre elles, tel que l'alignement moteur-pompe de manière à ce que les centres de rotation des arbres soient colinéaires.
- Alignement vertical des machines tournantes
Détermine et corrige la position relative de deux machines montées verticalement sur bride, reliées entre elles, tel que l'alignement moteur-pompe, de manière à ce que les centres de rotation des arbres soient colinéaires.
- Trains de machines
Aligne une série de plus de deux machines rotatives reliées les unes aux autres. Le NXA Pro comprend une fonction qui simplifie la complexité de l'alignement laser de plusieurs unités avec axes de liaison.
- Spacer Shaft
Alignement laser d'arbres avec allonge ou "Spacer". Il existe deux plans de puissance de transmission qui doivent être alignés aux tolérances correctes. La fonction d'espacement des arbres simplifie le processus d'alignement laser. Le NXA Pro permet l'alignement laser des arbres à doubles accouplement, avec un affichage angle / angle. L'alignement est complété en utilisant le mouvement Verti-Zontal™.
Des utilisations à n'en plus finir
- Pied boiteux - Softcheck™
Le Softcheck™ vérifie les défauts de stabilité des machines, c'est-à-dire lorsque le moteur ou la charge ne reposent pas fermement sur leurs pieds.
- FeetLock™
Cet applicatif permet de résoudre le problème des machines fixées à leur base ou boulonnées.
- Compensation thermique - HotCheck™
Ce programme permet d'effectuer une mesure à chaud juste après l'arrêt de la machine, et une autre mesure lorsque la machine est froide. L’application HotCheck™ est alors utilisée pour comparer ces deux mesures. La différence entre les deux mesures peut être utilisée en tant que valeur cible lors de l’alignement des arbres.
- Fonction Resume
Une fonction de gestion exceptionnelle de l'alimentation qui vous permet de reprendre là où vous en étiez en cas de coupure de courant.
- Valeurs cibles
Présélectionnez des valeurs cibles avant de commencer le travail d'alignement, une fois l'expansion thermique des machines déterminée.
- Gestionnaire de mémoire
Donnez un nom à votre rapport d'alignement et de mesure et enregistrez-le dans le gestionnaire de mémoire. Dans le Fixturlaser EVO, vous pouvez stocker 1200 enregistrements. Ils sont également facilement transférables vers un ordinateur via un câble USB.
- Les données de machine définie
Si les capteurs sont toujours installés au même endroit chaque fois que des mesures sont réalisées sur une machine (ou sur des machines très semblables), il peut être pratique de pré-charger les paramètres appropriés.
- OmniView
L'interface utilisateur graphique est affichée sur un écran d'affichage transréflectif de 6,5 "avec des icônes et des symboles pour vous guider tout au long du processus de mesure et d'alignement. Le Fixturlaser NXA Pro est équipé de gyroscopes permettant d'adapter la vue de l'écran du même côté que l'utilisateur (ce qui correspond à la fonction OmniView). Autrement dit, le système sait où il se trouve par rapport à la machine.
Contenu du système
Un avant-goût de votre Fixturlaser nxa pro

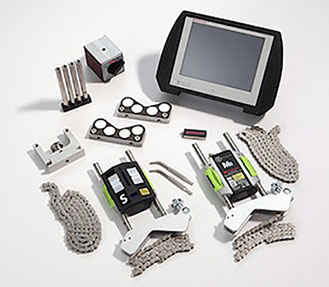

- Appareil de contrôle d'alignement Fixturlaser NXA Pro comprenant :

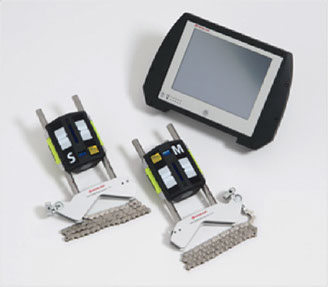

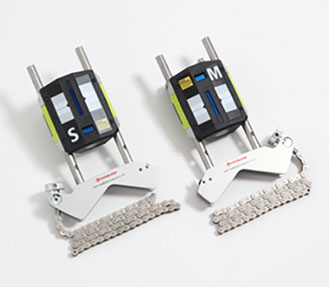

- Détecteur M3 pour machine mobile avec grand capteur CCD 30mm sans fil (x1)
- Détecteur S3 pour machine fixe avec grand capteur CCD de 30mm sans fil (x1)

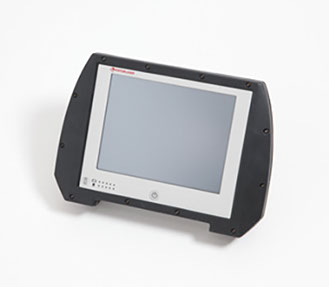

- Ecran 6,5" full VGA, TFT-LCD rétroéclairé en couleur avec technologie d visualisation grand angle et lisible en plein soleil (x1)
- Tiges de fixation de 150mm (x2) et 100mm (x4)
- Chaînes de bridage pour diamètre de 190mm (x2)
- Chaînes d'extension pour diamètre 450mm (x2)
- Films de protection (x3)
- Clé USB d'1GB (x1)
- Adaptateur secteur (x1)
- Câble de liaison secteur de 5m (x1)
- Vé de fixation (x2)
- Montage d'extension en U de 49mm (x1)
- Platines magnétiques (x2)
- Pied magnétique (x1)
- Outils de serrage (x2)
- Mètre à ruban de 5m (x1)
- Certificat de calibration (x1)
- Manuel d'utilisation lignage d'arbres (x1) avec un format CD (x1)

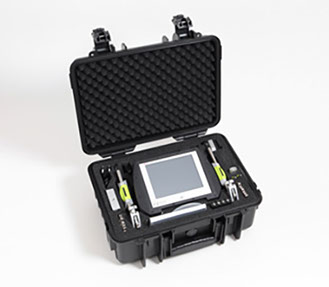

- Mallette antichoc de transport (x1)
- Appareil de contrôle d'alignement Fixturlaser NXA Pro comprenant :
ACCESSOIRE : SYSTèME DE PRé-ALIGNEMENT RUN-OUT PROBE
Fixturlaser RUN-OUT PROBESystème de pré-alignement d’arbres (contrôle de voile, faux-rond et pied boiteux)
