Cales de réglage
DESCRIPTION
Cales permettant un positionnement précis
des machines
Pied boiteux
Avant calage
Après calage
Des cales de réglage pour un alignement parfait
Un alignement exact nécessite une machine parfaitement fixée afin d'éviter les erreurs et les imprécisions dus à un mauvais calage de la machine. Le positionnement de la machine est effectivement un élément essentiel et déterminant au processus d'alignement.
C'est pourquoi nous vous proposons un large choix de cales de réglage fixe ou variable pour un alignement juste et efficace. Des cales d'épaisseur prédécoupées et calibrées sont disponibles en séries de dimensions différentes pour les vis :
M8, M12, M18, M27, M36 ou M52
Chaque série dispose de multiples épaisseurs de cales de réglages de telle sorte que la plupart des corrections à apporter aux machines tournantes puissent s’effectuer avec un empilage minimum de cales.
Des outils comme vous en avez besoin
Épaisseurs de cales
disponibles
Séries de dimensions
au choix
6
11
Applications
Un calage de machine performant
- Cales pré-découpée en acier inoxydables
- Tailles adaptées aux dimensions de la machine
- Épaisseurs suivant les nécessités du calage en question
- Gravure de l'épaisseur sur chaque cale
AVANTAGES
Neutralisation du pied boiteux
Ajustage vertical des machines
Assise correcte de la machine sur son châssis
Répartition de la masse de la machine sur tous ses appuis
Liaison de la machine et du châssis sans contrainte
Cales de réglage fabriquées en inox de haute qualité pour éviter la corrosion due à l'exposition aux acides ou alcalis
Cales de réglage parfaitement plates pour assurer un support stable et consistant à la machine
Cales de réglage ébavurées avec angles arrondis pour éviter les blessures aux techniciens chargés de réaliser l'alignement
Cales de réglage facilement identifiables grâce au marquage permanent indiquant l'épaisseur
Cales de réglage permettant des réglages extrêmement précis du positionnement des machines qui évitera les vibrations engendrant des pannes et arrêts de production très coûteux
Pas de nécessité de découper les cales dans un feuillard, les ébavurer, les aplanir, les marquer, etc... sans pour autant obtenir la précision de réglage désirée : gagnez du temps, elles sont déjà prêtes !
Des cales conçues pour vous
- Cales de précision ajustables standard
Les cales de précision ajustables sont destinées au calage des machines tournantes ou des machines dont l’alignement est critique. Elles sont installées à demeure ou sont réutilisables.
- Indispensables pour un calage précis rapide
- Tolère un défaut de parallélisme de 4° entre un pied de la machine et son châssis
- Hauteur réglable associée à son appui rotulé auto ajustable permettent de neutraliser tous types de pied boiteux (qu’il soit court ou avec de l’angle)
- Cales ajustables pour faible encombrement
La solution économique pour toutes vos opérations d’installation ou de maintenance, qui s’emploie lorsque l’espace entre le châssis et la machine est réduit.

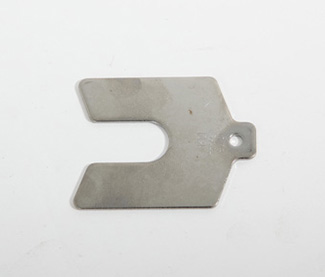

- Cales pelables à épaisseur modulable
Ces cales sont disponibles pour les mêmes tailles de vis que les cales à épaisseur fixe. Elles sont conditionnées par 20 pièces et sont disponibles soit en inox ou en laiton. Chaque cale a une épaisseur de 1,00 mm et se pèle en 12 couches d’épaisseurs : (4 x 0,050 mm) + (8 x 0,100 mm). Les cales pelables conviennent dans tous les cas, il suffit d’enlever des couches jusqu’à ce que l’épaisseur désirée soit atteinte.Contenu du système

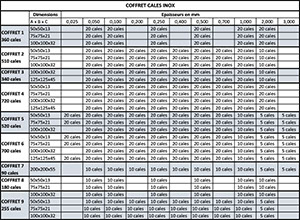

Choisissez le coffret qui vous correspond

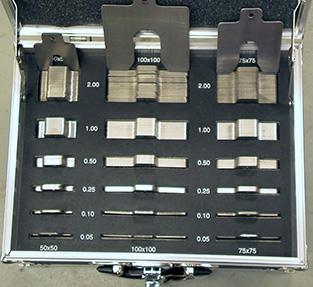

- Coffret de rangement et de transport
- Cales organisées par série et par taille grâce à des fentes adéquates pré-marquées :
