DESCRIPTION
Un système conçu pour un réglage géométrique parfait de votre machine
Les systèmes Fixturlaser de mise en géométrie de machines industrielles sont réputés pour leur puissance, leur robustesse et pour leur simplicité d’utilisation indépendamment de la fréquence d'utilisation. Le Fixturlaser NXA Geo est équipé d'un logiciel de mesures géométriques de machines industrielles avec les fonctions suivantes :
- Mesures de rectitude sur deux axes avec des méthodes de mesure possibles
- Rectitude standard pour les mesures, de bancs de machine, de rails de guidage, structures de support…
- Rectitude de tourillons porteurs des compresseurs, des turbines à capote démontable…
Toutes les méthodes de mesure de rectitude sont disponibles durant le processus de mesure. Autrement dit, si vous commencez par mesurer un point en tant qu'alésage intégral, vous pouvez choisir de mesurer le suivant en tant que rectitude standard ou que demi-alésage.
- Mesures de planéité
Mesurez la planéité circulaire et parallélépipédique de vos machines. Par exemple, des fondations et des bancs de machines lors de l'installation de machines. Celles-ci peuvent être réalisées avec des configurations rectangulaires et circulaires.
- Mesures d'alésage et demi-alésage
- Mesures d'alignement de paliers et demi-paliers
Un bon réglage de votre machine réduira vos frais de fonctionnement et arrêts de production imprévus (niveaux de vibrations réduits, moins d'usure au niveau des paliers et joints, diminution de consommation d'énergie...). Contribuez ainsi au développement durable en réduisant au maximum vos coûts de maintenance et arrêts de production !
Gyroscope MEMS intégré aux capteurs et à l'écran
Appareil
sous garantie
Connexion sans fil Bluetooth
Ecran tactile avec fonction Toucher-Glisser
Interface intuitive avec animations 3D et navigation express
Applications
Contrôlez les mouvements géométriques de vos machines
- Mesure de planéité circulaire

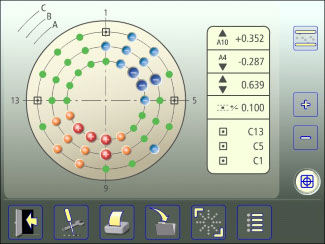

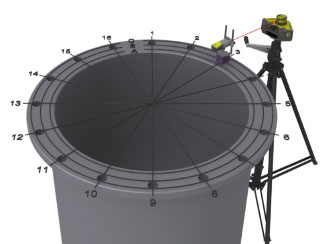

Cette application utilise un plan laser comme référence. L'écart de distance entre le plan de référence et l'objet est mesuré sur une ou plusieurs positions à l'aide du récepteur. Le programme permet de mesurer jusqu'à trois cercles et 99 points par cercle. Les applications typiques sont les mesures de surface de bride et de socles de machines.
- Mesure de planéité rectangulaire
Les applications typiques sont les mesures de planéité de fondations ou de fixations de machines. Pour cette dernière, il est intéressant de combiner la mesure de planéité avec l'alignement d'arbres lors de l'installation de machines rotatives. Commencez par rechercher la présence d'éventuelles irrégularités au niveau de la surface des fondations, ce qu'on appelle le pré-alignement. Le cas échéant, corrigez ces irrégularités. Installez la machine et vérifiez l'alignement à l'aide d'un outil d'alignement d'arbres laser de type Fixturlaser NXA. Le programme permet de mesurer jusqu’à 150 points (10 x 15).
- Mesure de rectitude
L’application de rectitude est mesurée dans les deux axes, le rayon laser sert alors de référence et l'écart entre le rayon laser et l'objet de la mesure, est mesurée dans une ou deux positions à l'aide du récepteur. Ce programme permet la collecte de 99 points de mesure.
Les applications typiques sont les mesures de guides de machine, de supports de machine, de chemins de machine et de rails de guidage.
Contenu du système
mallette Fixturlaser nxa géo
- Unité d'affichage Fixturlaser NXA (x1)
- Unité de détection Fixturlaser RM (x1)
- Unité Fixturlaser BT2 sans fil (x1)
- Base magnétique rotative (x1)
- Mètre-ruban de 5 m (x1)
- Alimentation complète NXA (x1)
- Outils d'angle universels (x2)
- Piles LR6 1,5V (AA) (x3)
- Clé USB (x1)
- Manuel Fixturlaser NXA Geo (format CD inclus) (x1)
