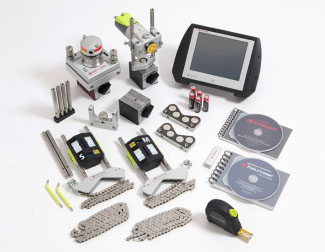

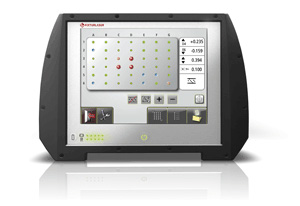

Fixturlaser NXA Ultimate

Un appareil multifonctions pour un contrôle intégral

fonctionnalités d'Alignement laser

• Alignement horizontal des machines tournantes

Détermine et corrige la position relative de deux machines couplées et reliées entre elles horizontalement, tel que l'alignement moteur-pompe et les centres de rotation des arbres soient colinéaires.

• Alignement vertical des machines tournantes

Détermine et corrige la position relative de deux machines couplées et reliées entre elles horizontalement, tel que l'alignement moteur-pompe et les centres de rotation des arbres soient colinéaires.

• Trains de machine

Aligne une série de plus de deux machines rotatives reliées les unes aux autres.

• Spacer Shaft

Il existe deux plans de puissance de transmission qui doivent être alignés aux tolérances correctes. La fonction d'espacement des arbres simplifie le processus d'alignement laser permis par le NXA des arbres à doubles accouplements, avec un affichage angle/angle. L'alignement est complété en utilisant le mouvement Verti-Zontal™ (horizontal et vertical).

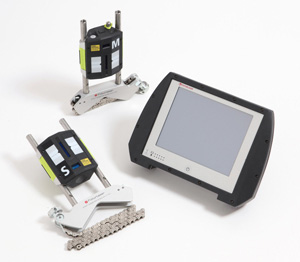

FONCTIONNALITÉS DE CONTRÔLE GÉOMÉTRIQUE

• Mesure de planéité circulaire

Un plan laser sert de référence dans l'application de planéité circulaire. L'écart en distance entre le plan laser et l'objet est mesuré dans une ou plusieurs positions à l'aide du capteur.

• Mesure de planéité rectangulaire

Le programme de mesure de la planéité rectangulaire utilise un plan laser comme référence. L'écart en distance entre le plan laser et l'objet est mesuré dans une ou plusieurs positions à l'aide du capteur.

• Mesure de rectitude

Dans l'application de mesure de rectitude, la rectitude peut être mesurée selon deux axes. Le rayon laser est utilisé en tant que référence, et l'écart entre le rayon laser et l'objet de mesure est mesuré dans au moins deux positions à l'aide du détecteur.

Bénéficiez de multiples fonctionnalités

• Pied boiteux - Softcheck™

Le Softcheck™ vérifie les défauts de stabilité des machines, c'est-à-dire lorsque le moteur ou la charge ne reposent pas fermement sur leurs pieds.

• FeetLock™

La solution FeetLock™ permet de résoudre le problème de pied boiteux pour des machines fixées à leur base ou boulonnées.

• Compensation thermique - HotCheck™

Ce programme permet d'effectuer une mesure à chaud juste après l'arrêt de la machine, et une autre mesure lorsque la machine est froide. L’application HotCheck™ est alors utilisée pour comparer ces deux mesures. La différence entre les deux mesures peut être utilisée en tant que valeur cible lors de l’alignement des arbres.

• Valeurs cibles

Présélectionnez des valeurs cibles avant de commencer le travail d'alignement, une fois l'expansion thermique des machines déterminée.

• Gestionnaire de mémoire

Les mesures peuvent être classées dans des dossiers et sous-dossiers. Une mesure particulière et/ou des ensembles de données complets peuvent être copiés sur une clé USB.

• Données définies de la machine

Si les capteurs sont toujours installés au même endroit chaque fois que des mesures sont réalisées sur une machine (ou sur des machines très semblables), il peut être pratique de pré-charger les paramètres appropriés.
