Fixturlaser Evo
DESCRIPTION
Appareil haut-de-gamme pour un alignement parfait
Le besoin d'alignement est connu de tous : près de 50% de toutes les pannes de machines sont engendrées par un défaut d'alignement. Avec les machines optimisées modernes, le lignage est devenu une mission importante de la maintenance industrielle au quotidien.

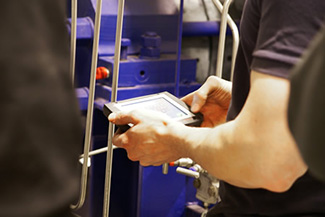

Évitez les pertes de production en procédant à un contrôle d'alignement complet et simplifié avec des résultats précis en toutes circonstances, indépendamment de l'opérateur ! Doté de technologies avancées et d'une prise en main conçue pour être à portée de tous, Fixturlaser EVO est un système performant et intégral qui vous permettra de réaliser un alignement des arbres horizontaux et verticaux de vos machines tournantes parfait, durable et rentable.
Connexion sans fil Bluetooth

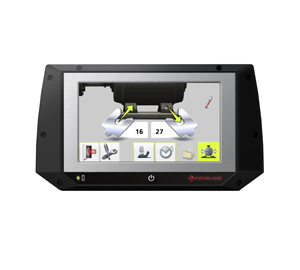

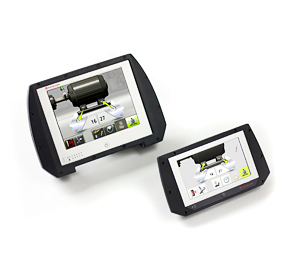

Ecran tactile 5"
Appareil
sous garantie
Interface intuitive avec animations 3D par réalité augmentée
Alignement d'arbres
Solution pour
machines tournantes
Applications
Le spécialiste de l'alignement laser
- Alignement horizontal des machines tournantes

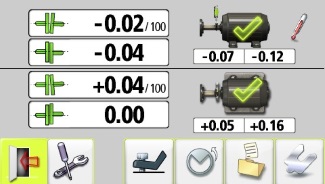

Détermine et corrige la position relative de deux machines horizontales couplées. Une fois l'alignement laser terminé, le centre de rotation de leurs arbres sera colinéaire. L'avantage de cette « position exacte » permet à l'utilisateur de finaliser l'alignement d'arbre en utilisant l’applicatif Verti-Zontal™ par réglage dans les deux plans verticaux et horizontaux sans mesurer de nouveau entre les mouvements.
- Alignement vertical des machines tournantes
Détermine et corrige la position relative de deux machines verticales montées sur une embase. Une fois l'alignement laser terminé, le centre de rotation de leurs arbres sera colinéaire.
Un système de maintenance complet
- Pied boiteux - Softcheck™
Le Softcheck™ vérifie les défauts de stabilité des machines, c'est-à-dire lorsque le moteur ou la charge ne reposent pas fermement sur leurs pieds.
- FeetLock™
Cet applicatif permet de résoudre le problème des machines fixées à leur base ou boulonnées.
- Fonction gyroscopique - Screen Flip
En sélectionnant Screen Flip dans les paramètres, vous pourrez afficher la configuration de la machine de la même manière que vous la voyez en réalité.
- Fonction Resume
Une fonction de gestion exceptionnelle de l'alimentation qui vous permet de reprendre là où vous en étiez en cas de coupure de courant.
- Valeurs cibles
Présélectionnez des valeurs cibles avant de commencer le travail d'alignement, une fois l'expansion thermique des machines déterminée.
- Gestionnaire de mémoire
Donnez un nom à votre rapport d'alignement et de mesure et enregistrez-le dans le gestionnaire de mémoire. Dans le Fixturlaser EVO, vous pouvez stocker 1200 enregistrements. Ils sont également facilement transférables vers un ordinateur via un câble USB.

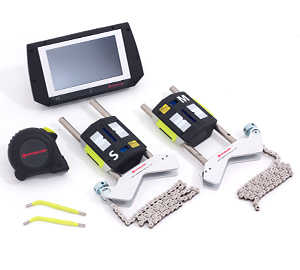

Contenu du système

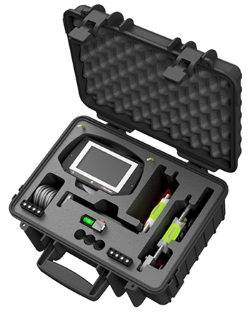

mallette Fixturlaser EVO
- Ecran couleur 5" Full VGA, TFT-LCD rétroéclairé avec technologie de visualisation grand angle et écran lisible en plein soleil (x1)
- Détecteur M3 pour machine mobile avec grand capteur CCD nouvelle génération 30 mm (x1)
- Détecteur S3 pour machine fixe avec grand capteur CCD nouvelle génération 30mm (x1)
- Supports en V comprenant :
- tiges 4-85mm
- chaînes 2-160mm
- Alimentation externe (x1)
- Mallette de transport antichoc IP-65 en ABS renforcé (x1)
- Ruban à mesurer (x1)
- Clé USB (x1)
- Manuel EVO (x1)
- Gyroscope MEMS intégré aux capteurs et à l'écran
- Garantie
