• DESCRIPTION

    L'outillage d'alignement horizontal et vertical des éoliennes...

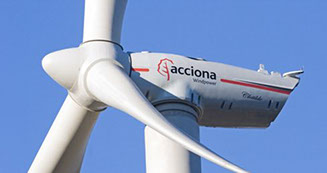

    Le Fixturlaser EVO Acciona est fabriqué sur mesure avec un micrologiciel et des montages conçus spécifiquement pour les turbines Acciona. Ces montages conçus avec précision facilitent l'alignement du groupe électrogène par rapport à une nacelle, en garantissant la fiabilité et en optimisant l'efficacité énergétique de l'éolienne.





    L'avantage des outils d'alignement d'arbre Fixturlaser pour l'énergie éolienne :



    • Têtes laser sans fil sur supports magnétiques
    • Précision inégalée dans l'industrie
    • Solutions pour arbres tournants et non tournants

    Kit d'expansion : Supports de fixation Fixturlaser EVO Acciona

  • Applications

    Alignement horizontal des machines tournantes / Lignage horizontal

    Un appareil aux fonctions d'alignement complètes de vos turbines



    • Alignement horizontal des turbines éoliennes

    Le Fixturlaser EVO Acciona mesure la nécessité d'un alignement horizontal mais son pouvoir réel est d'aider à corriger le désalignement. Les doubles capteurs permettent à l'EVO Acciona de conserver la position réelle des arbres, même si des mouvements involontaires sont observés au cours du processus d'alignement. L'avantage de cette « vraie position de détection » est qu'elle permet à l'utilisateur de compléter l'alignement en utilisant un mouvement Verti-Zontal™ (mouvement vertical et horizontal en simultané), en ajustant les plans vertical et horizontal sans effectuer de nouvelle mesure entre les mouvements. Un alignement Verti-Zontal ™ est un gain de temps considérable, car les alignements peuvent généralement être complétés en un ou deux essais.





    • Alignement vertical des turbines éoliennes

    Retrouvez la même puissance et la même facilité d'utilisation des fonctions d'alignement horizontal pour les applications d'alignement de machines montées verticalement.





    • Spacer Shaft : pied boiteux

    La fonctionnalité Softcheck™ aide à contrôler les conditions de pied mou. L'EVO Acciona permet à l'utilisateur de passer directement de Softcheck ™ à l'alignement de l'arbre de mesure suite à la correction du pied boiteux.



    • Données définies par la machine - Modèles de configuration définis par l'utilisateur

    La fonction " Données définies par machine " permet à l'utilisateur de créer des modèles de configuration pour tous les types de modèles de fabrication, où les données telles que les distances, les valeurs cibles et les tolérances peuvent être sauvegardées. Cette fonction est particulièrement utile pour les organismes de service gérant plusieurs modèles de turbines.



    • Solutions de fixation d'énergie éolienne Fixturlaser

    Notre large gamme d'applications de luminaires et nos appareils solides et faciles à monter s’adaptent à la plupart des éoliennes du marché.

    Pied boiteux machine tournante

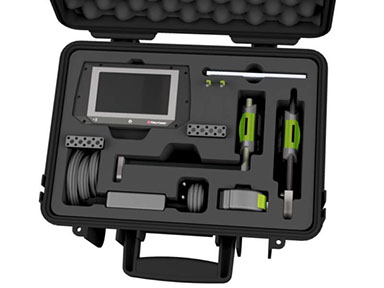

  • Contenu du système

    LE CONTENU DU SYSTÈME SUR-MESURE Fixturlaser Evo acciona



    • Écran couleur VGA 5 ″ complet, écran TFT-LCD rétro-éclairé, lisible à la lumière du soleil, avec technologie de vision grand angle
    • Émetteur / détecteur de machine mobile M3 avec capteur CCD de 30 mm et Bluetooth intégré II
    • Émetteur / détecteur de machine fixe S3 avec capteur CCD de 30 mm et Bluetooth intégré II
    • Supports EVO V, comprenant des tiges de 4-85mm et des chaînes de 2-160mm
    • Alimentation externe EVO intégrée à la mallette de transport
    • Sac de transport - IP-65, ABS résistant aux chocs
    • Ruban à mesurer EVO
    • Clé USB
    • Manuel EVO
    • Norme de garantie
