Un appareil aux fonctions d'alignement complètes de vos turbines

• Alignement horizontal des turbines éoliennes

Le Fixturlaser NXA Siemens mesure la nécessité d'un alignement horizontal mais son pouvoir réel est d'aider à corriger le désalignement. Les doubles capteurs permettent au NXA Siemens de conserver la position réelle des arbres, même si des mouvements involontaires sont observés au cours du processus d'alignement. L'avantage de cette « vraie position de détection » est qu'elle permet à l'utilisateur de compléter l'alignement en utilisant un mouvement Verti-Zontal™ (mouvement vertical et horizontal en simultané), en ajustant les plans vertical et horizontal sans effectuer de nouvelle mesure entre les mouvements. Un alignement Verti-Zontal ™ est un gain de temps considérable, car les alignements peuvent généralement être complétés en un ou deux essais.

• Alignement vertical des turbines éoliennes

La même puissance et la même facilité d'utilisation que dans le programme d'alignement horizontal sont également disponibles dans le programme d'alignement vertical. Le programme d'alignement vertical est utilisé lors de l'alignement de machines à montage par bride. Les gyroscopes des capteurs NXA SIEMENS permettent au système de mesurer avec précision les angles à l’aide de la méthode de mesure Tripoint ; une première dans l’industrie !

• Données définies par la machine - Modèles de configuration définis par l'utilisateur

La fonction " Données définies par machine " permet à l'utilisateur de créer des modèles de configuration pour tous les types de modèles de fabrication, où les données telles que les distances, les valeurs cibles et les tolérances peuvent être sauvegardées. Cette fonction est particulièrement utile pour les organismes de service gérant plusieurs modèles de turbines.

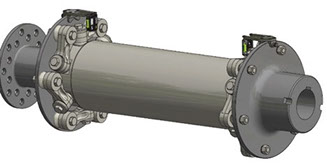

• Solutions de fixation d'énergie éolienne Fixturlaser

Notre large gamme d'applications de luminaires et nos appareils solides et faciles à monter s’adaptent à la plupart des éoliennes du marché.

• Train de machine

La routine de train de machines de NXA SIEMENS simplifie l’alignement de plusieurs unités avec des arbres de liaison. Le logiciel comprend une fonction de « mouvements minimes » qui identifie la meilleure machine de référence afin de minimiser le nombre de mouvements requis pour achever l'alignement.

• Vérification à chaud

Ce programme calcule les valeurs cibles appropriées pour un alignement en fonction des conditions à chaud et ambiant de la machine. Le système Fixturlaser NXA Pro récupère deux mesures d’alignement d’arbres enregistrées (une dans les conditions froides ou ambiantes de la machine et une dans la configuration à chaud) puis calcule les valeurs cibles appropriées. Ces valeurs peuvent être utilisées la prochaine fois pour assurer un alignement correct dans les conditions d'utilisation.

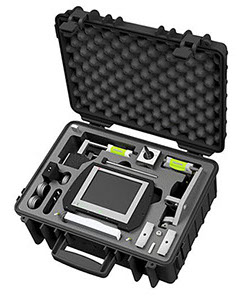

LE CONTENU DU SYSTÈME SUR-MESURE Fixturlaser NXA SIEMENS

• Écran couleur Full VGA 6,5″, écran TFT-LCD rétro-éclairé, lisible à la lumière du soleil avec technologie de vision grand angle
• Émetteur/détecteur de machine mobile M3 avec capteur CCD de 30 mm et Bluetooth intégré II
• Émetteur/détecteur de machine fixe S3 avec capteur CCD de 30 mm et Bluetooth intégré II
• Fixations sur mesure pour turbines Siemens
• Kit d'extension de tige
• Fixation d'extension NXA
• Outils coudés universels (x2)
• Base magnétique pour montage sur des arbres de grand diamètre
• Alimentation externe NXA intégrée à la mallette de transport
• Sac de transport - IP-65, ABS résistant aux chocs
• Ruban à mesurer NXA
• Clé USB
• Manuel NXA Pro
• Norme de garantie
